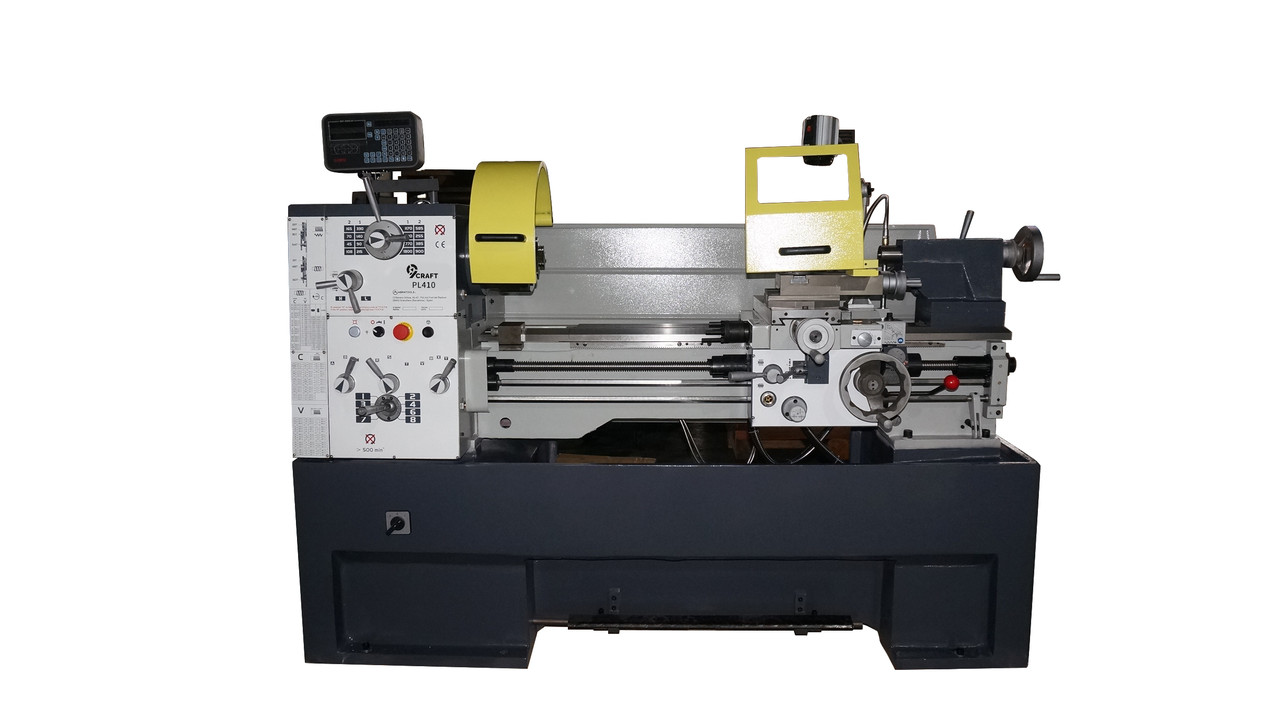

Токарно-гвинторізний верстат 9craft PL410 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 52 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL410 може мати міжцентрову відстань 1000 та 1500 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьблення. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 220 та 380в.
Стандартна комплектація:
3-кулачковий патрон (Ø200 мм)
4-х кулачковий патрон (Ø200мм)
4-позиційний різцетримач
Нерухомий люнет
Рухливий люнет
Ніжне гальмо
Планшайба
Система подачі СОЖ
Характеристики:
Відстань між центрами 1000/1500 мм
Діаметр обробки над станиною 410 мм.
Діаметр обробки над виїмкою (ГАП) 580 мм
Максимальний діаметр обробки над поперечним супортом 250мм
Ширина станини 250 мм
Конус отвору шпинделя КМ6
Прохідний отвір шпинделя 52 мм
Кількість швидкостей шпинделя 16
Діапазон швидкостей шпинделя 45-1800 об/хв
Діапазон швидкостей поздовжньої автоподачі 0.025 - 0.85 мм/об (17)
Діапазон швидкостей поперечної автоподачі 0.05 - 1.7 мм/об (17)
Діапазон метричних різьблень 0.2 - 14 мм (39)
Діапазон дюймового різьблення 72 - 2 ниток/дюйм (45)
Діапазон модульних різьблень 0.3 - 3.5 м/п (18)
Діапазон діаметральних різьблень 44 - 8 д/п (21)
Крок різьблення ходового гвинта 3 мм або 8 ниток/дюйм
Хід малої поздовжньої подачі 102 мм.
Хід поперечного подавання 210 мм.
Хід пінолі задньої бабки 120 мм
Діаметр пінолі задньої бабки 50 мм
Конус пінолі задньої бабки MT4
Двигун 2,8/3,3 кВт
Додаткова комплектація:
Кришка ходового гвинта
Пристрій для точення конусів
Екран різцетримача
2-осьове УЦІ (1 мкм)
2-осьове УЦІ (1,5 мкм)
3-осьове УЦІ (1 мкм)
3-осьове УЦІ (1,5 мкм)
Основні | |
---|---|
Країна виробник | Китай |
Діаметр обробки над станиною | 410 мм |
Діаметр обточування над супортом | 255 мм |
Діаметр отвору шпинделя | 52 мм |
Діаметр пінолі | 50 мм |
Діаметр посадкового отвору | 52 мм |
Кількість шпинделів | 1 шт. |
Максимальний діаметр диска | 580 мм |
Споживана потужність | 3.3 кВт |
Відстань між центрами | 1000 мм |
Стан | Новий |
Тип електродвигуна верстата | асинхронний |
Хід пінолі | 120 мм |
ЧПУ | Ні |
Кількість обертів холостого ходу | 1800 об/хв |
Кількість швидкостей шпинделя | 16 шт. |
Загальні параметри | |
Вага | 1880 кг |
Висота | 1640 мм |
Довжина | 2060 мм |
Ширина | 900 мм |
Додаткові параметри | |
Довжина заготівлі | 1500 мм |
Дюймова різьба | 45 Tpi |
Конус задньої бабки | МК4 |
Метрична різьба, М | 39 мм |
Товщина заготовки | 580 мм |
Ширина заготовки | 1000 мм |
Параметри мережі | |
Напруга | 380 В |
Споживаний струм | 10 А |
Частота | 50 GHz |
- Ціна: 461 500 ₴
