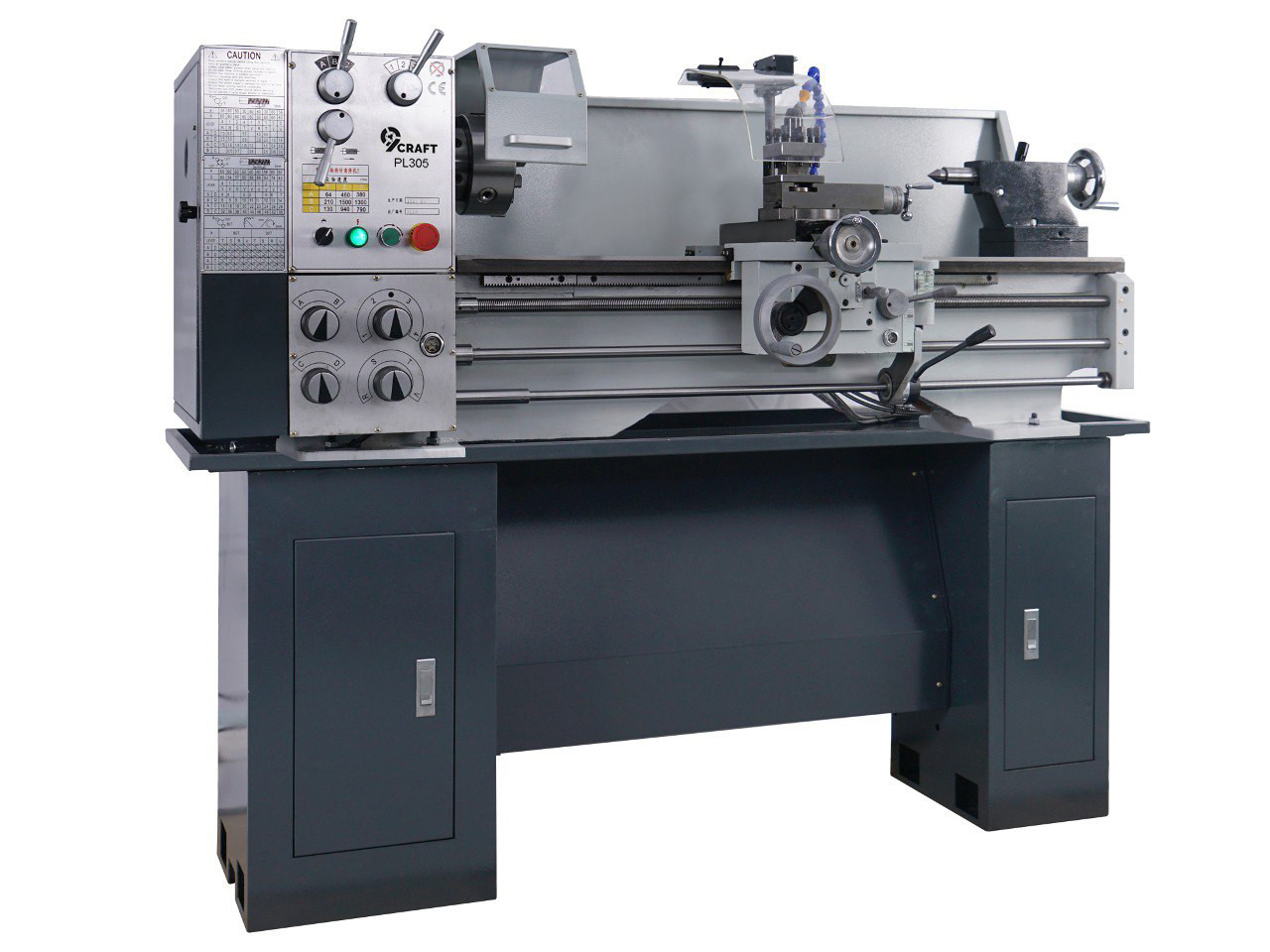

Токарно-гвинторізний верстат 9craft PL305 призначений для токарної обробки деталей в умовах дрібносерійних виробництв, а також ремонтних майстерень. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 38 мм, а також наявність виїмки в станині для обробки деталей великого діаметра. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові та метричні різьблення. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 220 та 380в.
Стандартна комплектація:
3-кулачковий патрон (Ø160 мм)
4-х кулачковий патрон (Ø200мм)
4-позиційний різцетримач
Нерухомий люнет
Рухливий люнет
Лоток для стружки
Ніжне гальмо
Планшайба
Захисний екран
Характеристики:
Відстань між центрами 940 мм
Діаметр обробки над станиною 305мм
Діаметр обробки над виїмкою (ГАП) 340 мм
Максимальний діаметр обробки над поперечним супортом 173 мм.
Ширина станини 182 мм
Конус отвору шпинделя КМ5
Прохідний отвір шпинделя 38 мм
Кількість швидкостей шпинделя 12
Діапазон швидкостей шпинделя 50-1200 об/хв
Діапазон подачі 0,012 – 0,42 мм/об
Діапазон метричних різьблень 0.25 - 7.5 мм (15)
Діапазон дюймового різьблення 112 - 4 T.P.I (40)
Крок різьблення ходового гвинта 3 мм або 8 ниток/дюйм
Хід малої поздовжньої подачі 85 мм.
Хід поперечного подавання 150 мм.
Хід пінолі задньої бабки 85мм
Діаметр пінолі задньої бабки 32 мм
Конус пінолі задньої бабки MT3
Максимальний розмір різця 16х16 мм
Потужність двигуна 1,1 кВт
Додаткова комплектація:
Система подачі СОЖ
Планшайба
Кожух ходового гвинта
Захисний екран різцетримача
Галогенова лампа
2-осьове УЦІ
3-осьове УЦІ
Основні | |
---|---|
Країна виробник | Китай |
Діаметр обробки над станиною | 305 мм |
Діаметр обточування над супортом | 173 мм |
Діаметр отвору шпинделя | 38 мм |
Діаметр пінолі | 32 мм |
Діаметр посадкового отвору | 38 мм |
Кількість шпинделів | 1 шт. |
Максимальний діаметр диска | 340 мм |
Споживана потужність | 1500 кВт |
Відстань між центрами | 940 мм |
Стан | Новий |
Тип електродвигуна верстата | асинхронний |
Хід пінолі | 95 мм |
ЧПУ | Ні |
Кількість обертів холостого ходу | 2000 об/хв |
Кількість швидкостей шпинделя | 12 шт. |
Загальні параметри | |
Вага | 490 кг |
Висота | 700 мм |
Довжина | 1500 мм |
Ширина | 700 мм |
Додаткові параметри | |
Довжина заготівлі | 940 мм |
Дюймова різьба | 40 Tpi |
Конус задньої бабки | МК3 |
Метрична різьба, М | 15 мм |
Товщина заготовки | 305 мм |
Ширина заготовки | 940 мм |
Параметри мережі | |
Напруга | 220 В |
Споживаний струм | 8 А |
Частота | 50 GHz |
- Ціна: 210 000 ₴
