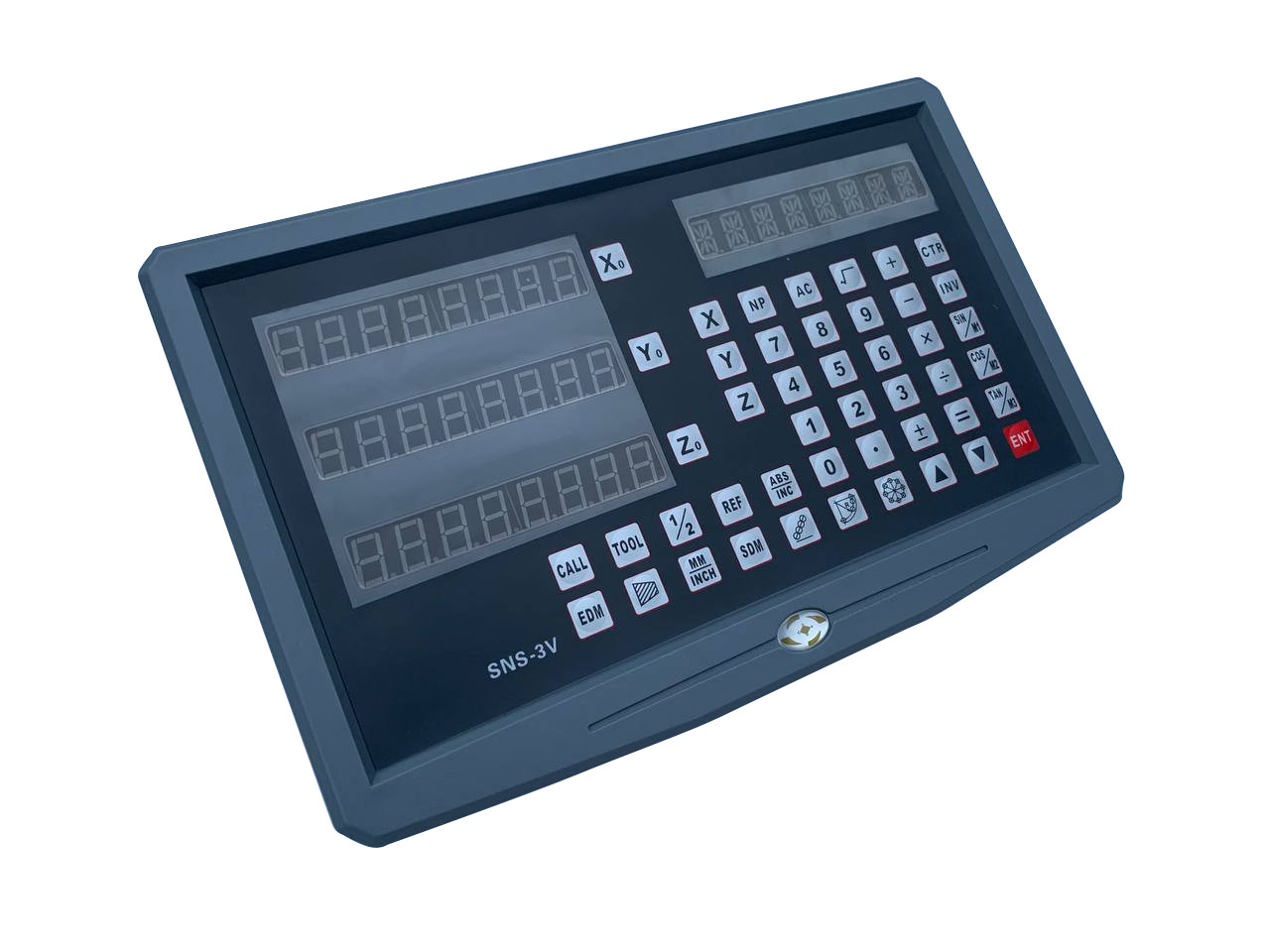

Пристрій цифрової індикації (УЦІ) SNS-3V

Пристрій цифрової індикації (УЦІ) SNS-3V широко використовується для верстатів токарних, свердлильних, розточувальних і фрезерних.

Параметри:
Модель: SNS-3V
Вхідна напруга: AC80V-240V
Вхідний сигнал: TTL/EIA-422
Матеріал: метал, пластик

Технічні характеристики
SNS-3V пропонує високопродуктивну універсальну демонстраційну консоль з функціями для фрезерування, токарного верстата та шліфування.
Модель дозволяє підключати до 3 лінійних шкал. Додаткові інтерфейси доступні для комбінування осей або перетворення вхідного сигналу відповідно до обладнання інших виробників.
Міцна мембрана передньої панелі з тактильними перемикачами та надійним литим корпусом.
Великий світлодіодний дисплей, що легко читається.
Функції включають: PCD, лінія отворів, пам'ять 200 нульових точок, радіус/діаметр дисплей, скидання інструменту.

УЦИ SNS-3V має безліч графічних функцій обробки, таких як: Функція розрахунку дуги, круглі отвори, що рівномірно розділяють, свердлильні отвори вздовж похилої лінії, обробка кутової поверхні, функція розрахунку кута, вимірювання конуса, функція цифрового фільтра. Частота УЦІ до 5 МГц з A/B/С лінійки.

Основні функції:
Пам'ять на 200 точок нульового положення
Функція середнього розподілу
"Мм/дюйм"
Перемикання радіуса/діаметра
Сегментована компенсація помилок
Компенсація лінійної помилки
Пам'ять переривання живлення
Перемикач сну
Арифметична функція
RS-232-C інтерфейс (опція)

Функції обробки:
PCD Розподіл кола
Функція обробки камери Involute (підходить для фрезерного верстата)
Конічна обробка/кутова обробка поверхні (підходить для фрезерного верстата)
Функція N3 (підходить для фрезерного верстата)
Діагональне розточування (підходить для фрезерного верстата)
Функція R-arc (підходить для фрезерного верстата)
Конічна вимірювальна функція (придатна для токарного верстата)
Бібліотека на 200 інструментів (підходить для токарного верстата)
Функція захисту від розмивання (підходить для шліфувального верстата)
